TPU的主要特性有：

硬度范圍廣：通過(guò)改變TPU各反應組分的配比，可以得到不同硬度的產(chǎn)品，而且隨著(zhù)硬度的增加，其產(chǎn)品仍保持良好的彈性和耐磨性。

TPU機械強度高：TPU制品的承載能力、抗沖擊性及減震性能突出。

耐寒性突出：TPU的玻璃態(tài)轉變溫度比較低，在零下35度仍保持良好的彈性、柔順性和其他物理性能。

加工性能好：TPU可采用常見(jiàn)的熱塑性材料的加工方法進(jìn)行加工，如注塑、擠出、壓延等等。同時(shí)，TPU與某些高分子材料共同加工能夠得到性能互補的聚合物合金。

耐油、耐水、耐霉菌。

再生利用性好。

TPU作為彈性體是介于橡膠和塑料之間的一種材料，這從它的剛性看出來(lái)，TPU的剛性可由彈性模量來(lái)度量。橡膠的彈性模量通常在1~10Mpa，TPU在10~1000Mpa，塑料（尼龍，ABS，PC，POM）在1000~10000Mpa。TPU 的硬度范圍相當寬，從Shore A 60~Shore D 80并且在整個(gè)硬度范圍內具有高彈性；TPU在很寬的溫度范圍內-40~120℃，具有柔性，而不需要增塑劑； TPU對油類(lèi)（礦物油，動(dòng)植物油脂和潤滑油）和許多溶劑有良好的抵抗能力；TPU 還有良好的耐天候性，極優(yōu)的耐高能射線(xiàn)性能。眾所周知的耐磨性，抗撕裂性，屈擾強度都是優(yōu)良的；拉伸強度高，伸長(cháng)率大，長(cháng)期壓縮永久變形率低等都是TPU的顯著(zhù)優(yōu)點(diǎn)。

這里介紹的TPU性能包括三個(gè)方面：力學(xué)性能，物理性能和環(huán)境性能。

1. 力學(xué)性能：TPU彈性體的力學(xué)性能主要包括：硬度，拉伸強度，壓縮性能，撕裂強度，回彈性和耐磨性能，耐屈擾性等，而TPU 彈性塑料的力學(xué)性能，除這些性能外，還有較高剪切強度和沖擊功等。

（a）硬度：硬度是材料抵抗變形，刻痕和劃傷的能力的一種指標。TPU硬度通常用邵爾A（Shore A）和邵爾D（shore D）硬度計測定，邵爾A用于比較軟的TPU，邵爾D用于較硬的TPU。硬度主要由TPU結構中的硬段含量來(lái)決定，硬段含量越高，TPU的硬度就會(huì )隨之上升。硬度上升后，TPU的其他性能也會(huì )發(fā)生改變，拉伸模量和撕裂強度增加，剛性和壓縮應力（負荷能力）增加，伸長(cháng)率降低，密度和動(dòng)態(tài)生熱增加，耐環(huán)境性能增加。TPU的硬度與溫度存在一定關(guān)系。從室溫冷卻降溫至突變溫度（-4~-12℃），硬度無(wú)明顯變化；在突變溫度下，TPU硬度突然增加而變得很硬并失去彈性，這是由于軟段結晶作用的結果。

（b）硬度與定伸應力和伸長(cháng)率的關(guān)系以及硬度與撕裂強度的關(guān)系。隨著(zhù)TPU硬度的增加，100%定伸應力和300%定伸應力迅速增加，伸長(cháng)率下降。這主要是由于硬段含量增加的結果：硬段含量高，其所形成硬段相越易形成次晶或結晶結構增加了物理交聯(lián)的數量而限制材料變形。若使材料變形必須提高應力，從而提高了定伸應力，同時(shí)伸長(cháng)率下降。TPU硬度與撕裂強度的關(guān)系，隨硬度增加，撕裂強度迅速增加，其理由亦與模量的解釋相同。

TPU的配方和性能可進(jìn)行非常多種類(lèi)的排列組合。但是在現實(shí)設計配方和工業(yè)化生產(chǎn)時(shí)，卻會(huì )因為原材料（多元醇和多異氰酸酯以及擴鏈劑）相互的限制，從而使真正可用于很高端的應用的研發(fā)還是非常的困難。

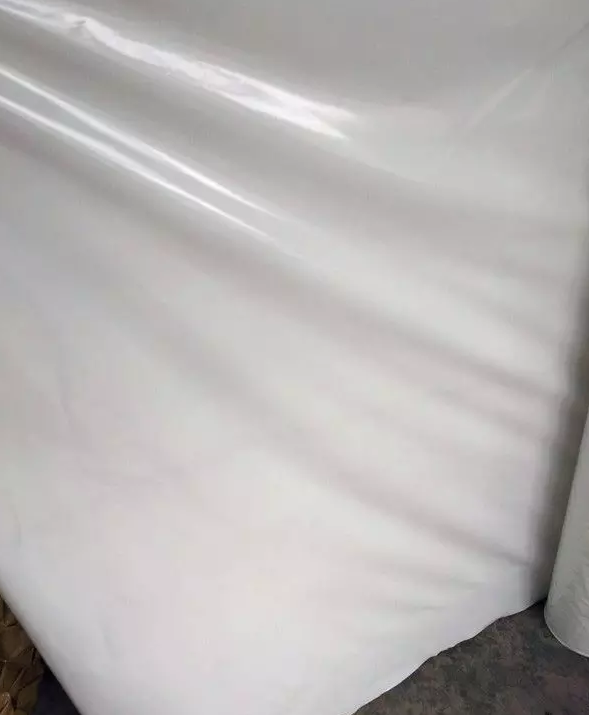

防水透濕薄膜

1.低透濕薄膜：顏色可以根據客戶(hù)提供色板任調，厚度最薄0.007mm，寬度可達2.5米，水壓大于10000（mmH2O）以上（JIS L1092：2009） 2.中透濕薄膜：顏色可以根據客戶(hù)提供色板任調，可寸底PE薄膜，最薄厚度0.01mm以上,寬度可達2.5米，透濕度7000克/24H.M2（ASTM E96：2000） 3.高透濕薄膜：顏色可以根據客戶(hù)提供色板任調，可寸底PE薄膜，最薄厚度0.012mm以上,寬度可達2.5米，透濕度9000克/24H.M2（ASTM E96：2000）防水透濕系列薄膜廣泛應用于服裝、家紡、鞋材等領(lǐng)域。
